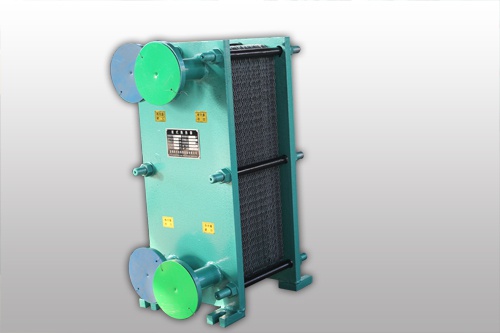

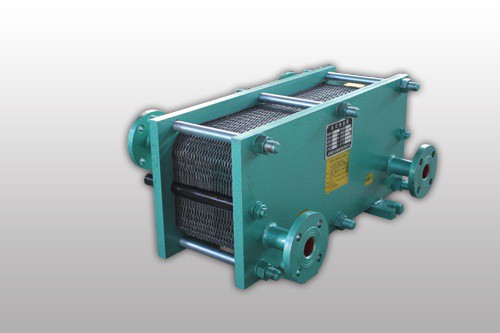

板式換熱機組是常見的板式換熱器機組型號之一，主要由不銹鋼壓制的傳熱片、密封膠墊、夾緊螺栓和壓緊板整機框架等零部件組成?？赡透鞣N腐蝕介質。傳熱效率高，冷熱介質通過相鄰板片流經各自通道進行換熱。由于板片上有人字形波紋，介質流動形成湍流， 因此獲得較高的換熱效率。高效節能，傳熱系數高。其換熱系數可達3000-4500kcal/m2.゜C.h。是相同流速下管殼式換熱器的3倍以上。使用安全可靠，結構緊湊，體積小，占地少，是同等換熱面積管殼式換熱器的五分之一左右。組合靈活，調整維修方便。松開壓緊螺母即可進行清洗維護，更換膠墊或板片。板式換熱器板片均為獨立元件，可按用戶要求隨意增減換熱面積和流程。密封槽設置泄液液道，各種介質不會串通，即使出現泄漏，也是向外排出。

　　板片的定位是以五點金屬與金屬接觸而確定，上承桿的三點，可以防止板片上下移動，加上下承桿的兩點板片就不會左右移動。
　　板式換熱機組是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。
　　機組板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的流道內，形成熱交換。流體的流量，物理性質，壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支承點，足以承受介質間的壓力差。金屬板和活動板壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。
